Thiết bị TBLS hợp lý

Trong ngành sản xuất vật liệu pin axit chì, chì sunfat bazơ (TBLS) là một chất phụ gia quan trọng và quy trình sản xuất nó bao gồm nhiều bước, bao gồm phản ứng, lọc và sấy khô. Thiết bị TBLS hợp lý là hệ thống giám sát và điều khiển thiết bị được phát triển đặc biệt cho dây chuyền sản xuất TBLS.

Thiết bị TBLS hợp lý này sử dụng phần mềm cấu hình công nghiệp Siemens WINCC V7.3SE làm nền tảng cốt lõi. Nó giao tiếp với các thiết bị hiện trường thông qua PLC để đạt được các chức năng như giám sát trạng thái sản xuất, kiểm soát nhiệt độ, điều khiển động cơ và ghi dữ liệu sản xuất.

Là một nhà máy ở Trung Quốc, chúng tôi tích hợp điều khiển thiết bị thông qua hệ thống tự động hóa công nghiệp, cho phép Thiết bị TBLS hợp lý cung cấp khả năng giám sát sản xuất ổn định trong dây chuyền sản xuất TBLS, giúp công ty quản lý tập trung trạng thái vận hành của các thiết bị quan trọng.

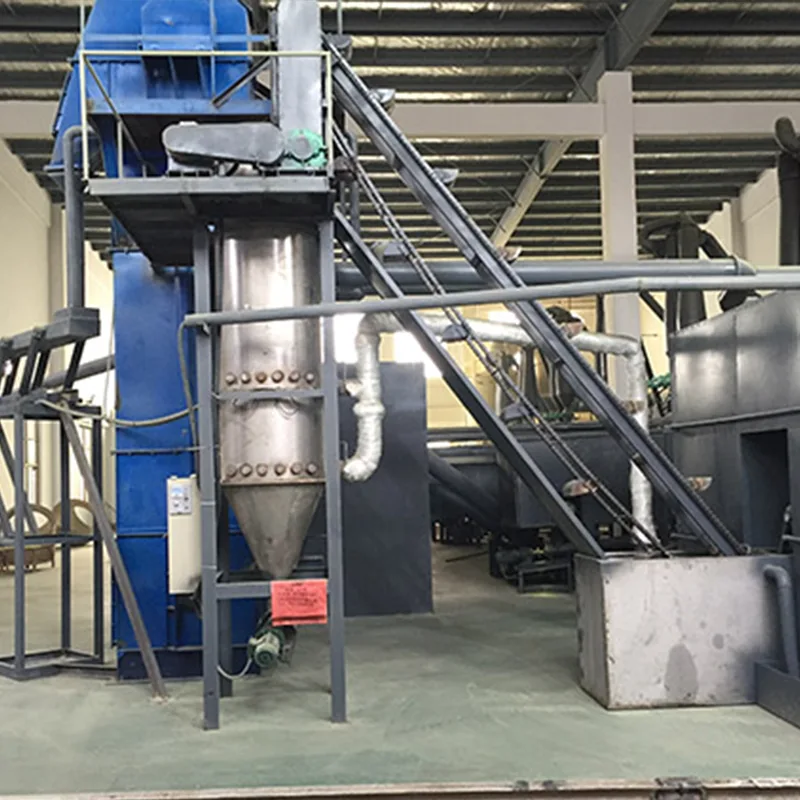

Tổng quan về quy trình dây chuyền sản xuất TBLS

Bước 1: Phản ứng bùn

Khởi động lò phản ứng bùn, thêm oxit chì và nước theo tỷ lệ chính xác và trộn kỹ. Hỗn hợp được bơm vào bình phản ứng và sau khi phản ứng kết thúc sẽ đi vào bình ngâm tẩm.

Bước 2: Lọc và khử nước

Bùn TBLS trong bình ngâm tẩm được bơm vào máy ép tấm và khung. Sau khoảng 1–2 giờ lọc, các vảy được hình thành và nước được loại bỏ.

Bước 3: Sấy nhanh

Vật liệu được sấy khô bằng lò không khí nóng đốt bằng khí đốt, máy sấy flash và hệ thống quạt gió, cuối cùng tạo thành sản phẩm chì sunfat chì tri bazơ dạng bột màu trắng.

Bộ sưu tập sản phẩm

Bột khô được thu gom qua Cyclone 1# và Cyclone 2# rồi đóng gói.

Cấu trúc hệ thống điều khiển

Thiết bị

Thiết bị TBLS hợp lý Rongsheng cung cấp giao diện giám sát công nghiệp hoàn chỉnh, giúp người vận hành hiểu được trạng thái vận hành theo thời gian thực của thiết bị sản xuất.

Giao diện điều khiển chính

Màn hình chào mừng

Hiển thị trạng thái kết nối của hệ thống PLC và WINCC, cung cấp thông tin cơ bản trong quá trình khởi động hệ thống.

Màn hình trạng thái sản xuất

Hiển thị trạng thái hoạt động của thiết bị:

Màu xanh lá cây: Thiết bị đang chạy

Màu xám: Thiết bị đã dừng

Cũng hiển thị các thông số sản xuất chính:

Nhiệt độ ấm đun nước phản ứng

Nhiệt độ sấy flash

Nhiệt độ lò không khí nóng

Dòng điện động cơ quạt

Màn hình cài đặt thông số

Được sử dụng để kiểm soát hoạt động của thiết bị sản xuất và cài đặt thông số, bao gồm:

Kiểm soát nhiệt độ

Điều khiển động cơ

Kiểm soát xung

Điều khiển khởi động/dừng thiết bị

Chức năng mô-đun điều khiển

Mô-đun giám sát nhiệt độ và dòng điện

Khu vực này hiển thị dữ liệu nhiệt độ và dòng điện động cơ cho từng khu vực sản xuất.

Mô-đun kiểm soát nhiệt độ

Mỗi thiết bị sưởi ấm có chức năng điều khiển độc lập, bao gồm:

Kiểm soát bắt đầu/dừng

Cài đặt nhiệt độ

Bảo vệ trễ nhiệt độ

Ví dụ: Nhiệt độ sấy nhanh được đặt ở 450°C; Giá trị trễ giới hạn trên 3°C; Giá trị trễ giới hạn dưới 2°C

Hệ thống tự động ngừng gia nhiệt khi nhiệt độ vượt quá 453°C và khởi động lại khi nhiệt độ xuống dưới 448°C.

Mô-đun điều khiển động cơ

Mỗi động cơ được trang bị các nút khởi động và dừng độc lập và trạng thái vận hành của thiết bị được hiển thị:

Màu xanh lá cây: Đang chạy

Màu đỏ: Đã dừng

Điều khiển băng tải trục vít

Băng tải trục vít thùng lưu trữ hỗ trợ:

Kiểm soát cục bộ

Điều khiển từ xa

Điều khiển máy tính

Hệ thống kiểm soát xung

Hệ thống điều khiển xung trong Thiết bị TBLS hợp lýRongsheng chủ yếu được sử dụng để điều khiển hệ thống loại bỏ bụi.

Các xung được chia thành ba nhóm:

xung 12 chiều

xung 3 chiều

xung 5 chiều

Cài đặt thông số bao gồm:

Khoảng thời gian: Thông thường là 60 giây

Độ rộng xung: Thường là 2–3 giây

Ưu điểm kỹ thuật: Điều khiển tự động hóa công nghiệp

Thông qua việc tích hợp hệ thống PLC và WINCC, việc giám sát và điều khiển tập trung các thiết bị sản xuất sẽ đạt được.

Giám sát dữ liệu sản xuất theo thời gian thực

Thiết bịRongsheng TBLS hợp lý Thiết bị có thể ghi lại nhiệt độ, dòng điện và trạng thái vận hành thiết bị để quản lý sản xuất thuận tiện.

Hệ thống báo động

Khi thiết bị gặp trục trặc, hệ thống sẽ hiển thị thông tin thiết bị tương ứng trên giao diện cảnh báo.

Kiểm soát truy cập tham số

Hệ thống sử dụng kiểm soát truy cập tên người dùng và mật khẩu để đảm bảo tính bảo mật của các thông số sản xuất quan trọng.
