Làm thế nào để hiểu mã mô hình máy bơm? Hướng dẫn về DG, D, CQ và các dòng máy bơm ly tâm khác

Khi lựa chọn máy bơm công nghiệp, các kỹ sư và đội mua hàng thường gặp phải các mã model như DG, D, CQ, CD và các tổ hợp chữ cái khác.

Đối với nhiều người mua, những chữ cái này có thể trông giống như tên sản phẩm đơn giản. Tuy nhiên, mã model máy bơm thường chứa thông tin hữu ích về dòng sản phẩm, thiết kế kết cấu hoặc danh mục ứng dụng.

Tuy nhiên, cần lưu ý một điểm quan trọng: không có tiêu chuẩn đặt tên chung cho các chữ cái của model máy bơm. Các nhà sản xuất khác nhau có thể định nghĩa loạt sản phẩm của họ một cách khác nhau. Do đó, ý nghĩa chính xác của mã máy bơm phải luôn được xác nhận thông qua tài liệu kỹ thuật của nhà sản xuất.

Bài viết này lấy Máy bơm ly tâm đa tầng nằm ngang dòng DG làm ví dụ để giải thích cách hiểu chung về mã kiểu máy bơm và cách phân biệt các dòng máy bơm khác nhau.

Các chữ cái trong mẫu máy bơm có ý nghĩa gì?

Các mẫu máy bơm công nghiệp thường bao gồm các chữ cái, số và ký hiệu. Các chữ cái thường chỉ ra dòng máy bơm hoặc loại kết cấu, trong khi các con số thường cung cấp thông tin liên quan đến các thông số thiết kế.

Ví dụ:

Bơm ly tâm ngang đa tầng dòng DG

Trong mô hình này:

• DG đại diện cho dòng máy bơm
• Các con số sau đây, tùy thuộc vào quy tắc đặt tên của nhà sản xuất, có thể biểu thị các tham số thiết kế như lưu lượng, cột nước hoặc số tầng

Tuy nhiên, ý nghĩa chính xác khác nhau giữa các nhà sản xuất. Người mua không nên đánh giá một chiếc máy bơm chỉ bằng các chữ cái trong tên model của nó. Các thông số kỹ thuật và tài liệu kỹ thuật đầy đủ của sản phẩm vẫn là cơ sở để lựa chọn máy bơm.

“DG” có nghĩa là gì trong máy bơm dòng DG?

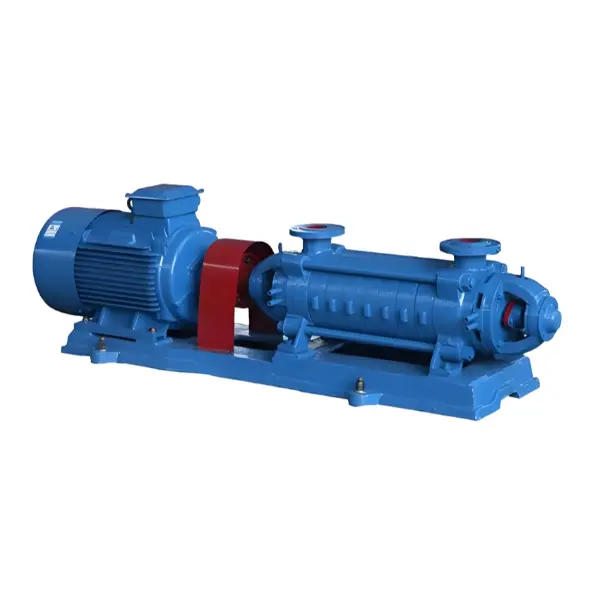

Máy bơm ly tâm ngang đa tầng DG Series là loại máy bơm ly tâm công nghiệp có cấu trúc nằm ngang, hút đơn, đa tầng.

Máy bơm dòng DG thường bao gồm các đặc điểm cấu trúc sau:

• Thiết kế lắp đặt ngang
• Cấu trúc hút đơn
• Bố trí cánh quạt nhiều tầng
• Thiết kế thân bơm theo từng phần
• Các bộ phận của rôto bao gồm cánh quạt và đĩa cân bằng

Máy bơm dòng DG được thiết kế để vận chuyển chất lỏng không chứa các hạt rắn và không có đặc tính ăn mòn.

Theo thông số kỹ thuật của sản phẩm, phạm vi nhiệt độ chất lỏng áp dụng là:

-20°C đến 105°C

Áp suất đầu vào phải là:

Dưới 0,6 MPa

Làm thế nào để hiểu các con số trong mô hình máy bơm?

Ngoài các chữ cái, các con số trong model máy bơm cũng cung cấp những thông tin quan trọng.

Ví dụ: một số mẫu máy bơm ly tâm nhiều tầng có thể sử dụng các định dạng như:

DG46-50×6

Trong kiểu định dạng đặt tên này:

• DG — dòng máy bơm
• 46 - thường liên quan đến chỉ báo dòng chảy
• 50 - thường liên quan đến chỉ báo đầu một giai đoạn
• 6 - số giai đoạn bơm

Tuy nhiên, các nhà sản xuất khác nhau có thể sử dụng các phương pháp đặt tên khác nhau.

Khi chọn máy bơm, cần kiểm tra số model cùng với:

• Yêu cầu về dòng chảy
• Yêu cầu về người đứng đầu
• Đặc tính chất lỏng
• Nhiệt độ hoạt động
• Điều kiện lắp đặt

Tại sao có dòng máy bơm khác nhau?

Các ứng dụng công nghiệp có các yêu cầu vận hành khác nhau. Các nhà sản xuất thường phát triển các dòng máy bơm khác nhau dựa trên cấu trúc máy bơm, thiết kế thủy lực, phương pháp làm kín và điều kiện ứng dụng.

Cấu trúc bơm

Các chuỗi khác nhau có thể có cấu trúc khác nhau, chẳng hạn như:

• Thiết kế ngang hoặc dọc
• Cấu trúc một giai đoạn hoặc nhiều giai đoạn
• Cách bố trí hút khác nhau

Mỗi thiết kế được phát triển cho các yêu cầu ứng dụng cụ thể.

Thiết kế thủy lực

Thiết kế thủy lực bên trong của máy bơm ảnh hưởng đến cách truyền năng lượng chất lỏng.

Máy bơm ly tâm nhiều tầng sử dụng nhiều cánh quạt được bố trí trên rôto, trong khi máy bơm một tầng sử dụng một cánh quạt. Sự khác biệt về cấu trúc ảnh hưởng đến cách chọn máy bơm cho một hệ thống cụ thể.

Thiết kế niêm phong trục

Dòng máy bơm cũng có thể khác nhau về cách bố trí làm kín.

• Phốt cơ khí
• Con dấu đóng gói

Cấu trúc bịt kín thích hợp phụ thuộc vào thiết kế máy bơm và yêu cầu vận hành.

Sự khác biệt giữa máy bơm dòng DG và dòng D là gì?

Trong nhiều phân loại máy bơm truyền thống, máy bơm dòng D và DG được kết hợp với cấu trúc bơm ly tâm đa tầng nằm ngang.

Tuy nhiên, sự khác biệt chính xác giữa D và DG phụ thuộc vào cách phân loại sản phẩm của nhà sản xuất.

Sẽ không chính xác nếu chỉ cho rằng DG luôn tốt hơn D hoặc D và DG là các loại máy bơm hoàn toàn khác nhau.

CQ có ý nghĩa gì trong các mẫu máy bơm?

Không giống như máy bơm dòng DG, CQ không phải là tên viết tắt phổ biến được tất cả các nhà sản xuất máy bơm sử dụng.

Các công ty khác nhau có thể sử dụng CQ làm mã dòng sản phẩm cho các thiết kế máy bơm khác nhau.

Khi kiểm tra máy bơm dòng CQ, người mua nên xác nhận thông qua:

• Danh mục nhà sản xuất
• Thông số sản phẩm
• Bản vẽ kỹ thuật
• Mô tả sản phẩm

Việc giải thích chính xác phụ thuộc vào hệ thống phân loại riêng của nhà sản xuất.

Làm thế nào để nhanh chóng xác định được dòng máy bơm phù hợp?

Xác nhận phương tiện bơm

Kiểm tra đầu tiên:

• Chất lỏng nào sẽ được chuyển?
• Nó có chứa các hạt rắn không?
• Nó có bị ăn mòn không?

Ví dụ, máy bơm dòng DG được thiết kế cho chất lỏng không có hạt rắn hoặc đặc tính ăn mòn.

Kiểm tra điều kiện hoạt động

Các điều kiện quan trọng bao gồm:

• Nhiệt độ chất lỏng
• Áp suất đầu vào
• Yêu cầu hệ thống

Hiểu cấu trúc máy bơm

Trước khi chọn máy bơm, hãy xác nhận:

• Thiết kế một giai đoạn hoặc nhiều giai đoạn
• Cấu trúc ngang hoặc dọc
• Kiểu hút

Xem lại thông tin kỹ thuật đầy đủ

Tên model máy bơm chỉ là bước đầu tiên. Lựa chọn chuyên nghiệp cũng nên xem xét thông số kỹ thuật của sản phẩm, bản vẽ kỹ thuật, yêu cầu vận hành và khuyến nghị của nhà sản xuất.

Tại sao người mua nên hiểu mã mẫu máy bơm?

Giao tiếp tốt hơn với các nhà cung cấp

Biết được ý nghĩa cơ bản của dòng máy bơm giúp người mua mô tả rõ ràng hơn yêu cầu của mình.

Tránh lựa chọn sai

Hiểu cách phân loại máy bơm giúp giảm nguy cơ chọn máy bơm chỉ dựa trên hình thức bên ngoài hoặc giá cả.

So sánh sản phẩm dễ dàng hơn

Người mua có thể so sánh các dòng máy bơm khác nhau hiệu quả hơn bằng cách hiểu được sự khác biệt về cấu trúc của chúng.

Mã model máy bơm như DG, D và CQ được sử dụng để xác định các dòng máy bơm hoặc danh mục thiết kế khác nhau.

Máy bơm ly tâm đa tầng nằm ngang dòng DG đại diện cho một thiết kế máy bơm có cấu trúc đa tầng nằm ngang, hút đơn để truyền chất lỏng sạch phù hợp trong các điều kiện vận hành được chỉ định.

Tuy nhiên, chỉ riêng chữ bơm không thể xác định liệu sản phẩm có phù hợp với một ứng dụng cụ thể hay không.

Phương pháp lựa chọn đúng là đánh giá các điều kiện vận hành hoàn chỉnh, bao gồm môi chất được bơm, nhiệt độ, yêu cầu áp suất, điều kiện lắp đặt và thông số kỹ thuật do nhà sản xuất cung cấp.
